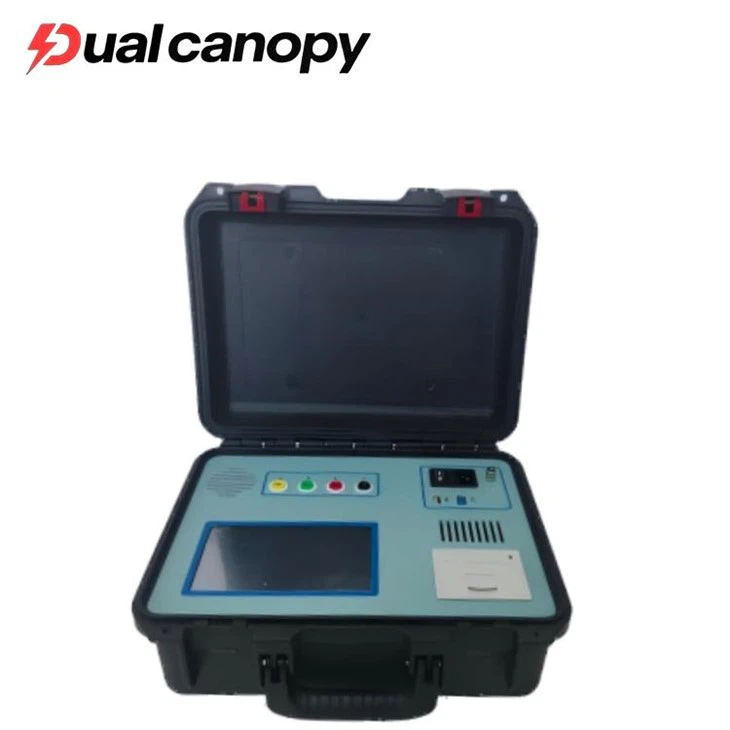

Transformátor pri zaťažení Tester prepínačov odbočiek

Prehľad produktov

Tester prepínača odbočiek Transformer On Load sa používa na testovanie stavu zapnutia prepínača odbočiek v-zaťažení. Personál-na mieste môže otestovať výkonnosť-prepínačov odbočiek rôznych výkonových transformátorov bez demontáže transformátora a zdvíhania prepínača a zobraziť a vytlačiť priebeh a parametre procesu prechodu.

Tester prepínačov odbočiek transformátora pri zaťažení je založený na princípe testovania stanovenom v "Nariadeniach o akceptácii a preventívnom testovaní energetických zariadení" a využíva technológiu mikropočítačov. Bez toho, aby bolo potrebné rozoberať transformátor alebo zdvihnúť spínač, dokáže otestovať, zobraziť a vytlačiť priebehy a parametre výkonu rôznych spínačov výkonových transformátorov pri -záťaži. Toto je mocenský nástroj. Tester je komplexný merací prístroj, ktorý sa používa na meranie a analýzu indikátorov elektrického výkonu-prepínačov odbočiek{5}}pri záťaži výkonových transformátorov a špeciálnych transformátorov v napájacom systéme. Je riadený počítačom a prostredníctvom špeciálne navrhnutého meracieho obvodu dokáže merať parametre, ako je čas prechodu, priebeh prechodu, prechodový odpor a troj{7}}fázová synchronizácia-prepínača odbočiek pri záťaži-. Podľa potreby sa dá merať priamo pomocou vodičov prepínača odbočiek{11} alebo pomocou trojfázových vývodiek a nulového bodu priameho pripojenia transformátora.

Transformátor pri zaťažení Tester prepínačov odbočiek

♦ Prístroj má veľký výstupný prúd a nízku hmotnosť.

♦ Otestujte transformátory typu YN, Y a △ a hodnota odporu sa zobrazí priamo bez konverzie.

♦ Možno merať s vinutím alebo bez neho.

♦ Zobrazenie priebehu automaticky upraví amplitúdu odporu a časovej hodnoty podľa vzorkovacej hodnoty.

♦ Má kompletný ochranný obvod a vysokú spoľahlivosť.

♦ Používa sedem{0}}palcovú{1}}dotykovú obrazovku s vysokým rozlíšením a môže byť vybavená lítiovou batériou.

♦ 500 súborov údajov možno automaticky uložiť interne.

♦ Prístroj má výstup pre tlač aj rozhranie U disku a je vybavený rozhraním RS232, ktoré je vhodné pre bezpapierovú kanceláriu.

♦ Stiahnite si aplikáciu APP do svojho mobilného telefónu, ovládajte prístroj pomocou softvéru a nahrajte údaje o teste pre jednoduché vyhľadávanie.

1. Skontrolujte, či je testovacia linka správne pripojená.
2. Pri používaní prístroja po pripojení napájacieho zdroja ho zapnite a nechajte 3 minúty predhriať.
3. Ak prístroj nefunguje správne alebo má abnormálne problémy so spustením, stlačte tlačidlo „Reset“ na ukončenie testu. Po kontrole a nastavení pokračujte v teste.
4. Keď je prístroj v testovacom stave a nie je resetovaný, nevypínajte napájanie ani neodpájajte napájacie vedenie.
5. Pri výmene papiera sa pred výmenou papiera uistite, že ste vypli napájanie prístroja.
6. Keď sa prepínač nepohybuje, prístroj začne merať poruchu.

Tento prístroj sa používa hlavne na analýzu tvaru vĺn a testovanie parametrov -prepínačov odbočiek pri záťaži- vo výkonových transformátoroch. Dokáže merať priebehy prechodu transformátorov s vinutím a bez neho a automaticky analyzovať prechodový čas, prechodový odpor a trojfázový fázový rozdiel.
Keď troj{0}}fázový fázový rozdiel prekročí určitý rozsah, vytvorí sa veľký medzifázový cirkulačný prúd. Vo veľmi krátkom čase bude musieť jeden kontakt zniesť prúd dvoch obvodov, pričom prekročí prúd, ktorý môže vydržať. Počas procesu spínania sa vytvorí oblúk, ktorý spôsobí vyhorenie spínača. Ak má prechodový odpor abnormálne podmienky (buď sa preruší prechodový odpor; alebo sú pohyblivé a statické kontakty spínacieho spínača vážne spálené a kontaktná plocha je silne opotrebovaná; alebo je spojenie prechodového odporu zlé), pohyblivé a statické kontakty môžu počas procesu regulácie napätia vytvoriť začarovaný kruh, ktorý pravdepodobne spôsobí náhle nehody, ako je vypnutie transformátora počas prevádzky; ak je čas prechodu abnormálny, napríklad ak je čas pred trojfázovým mostíkovým spojením dlhý, znamená to, že pružina na ukladanie energie rýchleho mechanizmu starne a rýchlosť je relatívne nízka. Vo všeobecnosti je fázový rozdiel -prepínačov odbočiek{8}} transformátorov menší alebo rovný 2 ms pre duálne odpory a menší alebo rovný 5 ms pre štyri odpory; zatiaľ čo fázový rozdiel -prepínačov odbočiek pri zaťažení{12}}autotransformátorov je relatívne veľký; vo všeobecnosti je 100 ms normálne.
